Features

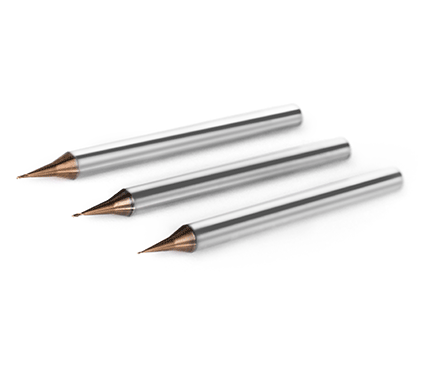

●TMU series -high precision universal micro diameter end mill.

●TMAL series - micro diameter end mill for high-precision insert molds, mold electrodes, and precision parts.

●TMH series - micro diameter end mill for processing high hardness and high precision molds.

Shape type

TMU Series

Square

Diameter:0.1-0.9mm
Nunber of flutes: 2

LEARN MORE

Corner radius

Diameter:0.2-0.8mm
Nunber of flutes: 2

LEARN MORE

Ball nose

Diameter:0.2-0.8mm
Nunber of flutes: 2

LEARN MORE

TMAL Series

Square

Diameter:0.1-0.9mm
Nunber of flutes: 2

LEARN MORE

Corner radius

Diameter:0.2-0.8mm
Nunber of flutes: 2

LEARN MORE

Ball nose

Diameter:0.2-0.8mm
Nunber of flutes: 2

LEARN MORE

TMH Series

Square

Diameter:0.1-0.9mm
Nunber of flutes: 2

LEARN MORE

Corner radius

Diameter:0.3-0.8mm
Nunber of flutes: 2

LEARN MORE

Ball nose

Diameter:0.2-0.8mm
Nunber of flutes: 2

LEARN MORE

Standard cutting conditions

TMU Series

Carbide End Mill Cutter(HRC 48)

2 Flutes Square End Mill / 2 Flutes Corner Radius End Mill For Carbon Steels, Alloy Steels, Stainless Steels—Side Milling / Slotting Milling

Workpiece Material		Cutting Depth (mm)	Vc m/min	Tool Diameter (mm)	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9
P	Carbon Steels Alloy Steels	ap≤0.05D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000	40000	40000
P	Carbon Steels Alloy Steels	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	180	270	450	1260	1800	2520	2835	3150	3375
M	Stainless Steels	ap≤0.05D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000	40000	40000
M	Stainless Steels	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	162	243	405	1134	1620	2268	2500	2835	3000

Carbide End Mill Cutter(HRC 48)

2 Flutes Ball Nose End Mill For Carbon Steels Alloy Steels, Stainless Steels Profiling Milling

Workpiece Material		Cutting Depth (mm)	Vc m/min	Tool Diameter (mm)	0.2	0.3	0.4	0.5	0.6	0.7	0.8
P	Carbon Steels Alloy Steels	ap≤0.05D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000
P	Carbon Steels Alloy Steels	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	230	380	1100	1530	2142	2430	2700
M	Stainless Steels	ap≤0.05D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000
M	Stainless Steels	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	207	342	990	1377	1900	2187	2430

TMAL Series

Carbide End Mill Cutter(HRC 48)

2 Flutes Square End Mil/ 2 Flutes Comer Radius End Mill For AluminiumAlloys, Copper Alloys—Side Milling / Slotting Milling

Workpiece Material		Cutting Depth (mm)	Vc m/min	Tool Diameter (mm)	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9
N	Aluminium Alloys	ap≤0.05D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000	40000	40000
	Aluminium Alloys	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	200	300	500	1400	2000	2800	3150	3500	3750
	Copper Alloys	ap≤0.05D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000	40000	40000
	Copper Alloys	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	180	270	450	1260	1800	2520	2835	3150	3375

Carbide End Mill Cutter(HRC 48)

2 Flutes Ball Nose End Mill ForAluminiumAlloys, Copper Alloys—Profiling Milling

Workpiece Material		Cutting Depth (mm)	Vc m/min	Tool Diameter (mm)	0.2	0.3	0.4	0.5	0.6	0.7	0.8
N	Aluminium Alloys	ap≤0.05D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000
	Aluminium Alloys	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	255	425	1190	1700	2380	2700	2975
	Copper Alloys	ap≤0.05D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000
	Copper Alloys	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	229.5	380	1070	1530	2142	2400	2680

TMH Series

Carbide End Mill Cutter(HRC 48-60)

2 Flutes Square End Mill /2 Flutes Comer Radius End Mill For Carbon Steels, Alloy Steels, Stainless—SteelsSide Milling / Slotting Milling

Workpiece Material		Cutting Depth (mm)	Vc m/min	Tool Diameter (mm)	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9
H	Alloy Steels Hardened Steels （＜HRC50)	ap≤0.03D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000	40000	40000
	Alloy Steels Hardened Steels （＜HRC50)	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	180	270	450	1260	1800	2520	2835	3150	3375
	Hardened Steels （50-60HRC)	ap≤0.03D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000	40000	40000
	Hardened Steels （50-60HRC)	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	162	243	405	1134	1620	2268	2500	2835	3000

Carbide End Mill Cutter(HRC 48~60)

2 Flutes Ball Nose End Mill For Die Steels, Hardened Steels—Profiling Milling

Workpiece Material		Cutting Depth (mm)	Vc m/min	Tool Diameter (mm)	0.2	0.3	0.4	0.5	0.6	0.7	0.8
H	Alloy Steels Hardened Steels （＜HRC50)	ap≤0.03D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000
	Alloy Steels Hardened Steels （＜HRC50)	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	230	380	1100	1530	2142	2430	2700
	Hardened Steels （50-60HRC)	ap≤0.03D	65 （30-110）	Rotation Speed （ min-1）	40000	40000	40000	40000	40000	40000	40000
	Hardened Steels （50-60HRC)	ae≤1.0D	65 （30-110）	Feed Speed （mm/min）	207	342	990	1377	1900	2187	2430
